Apariencia

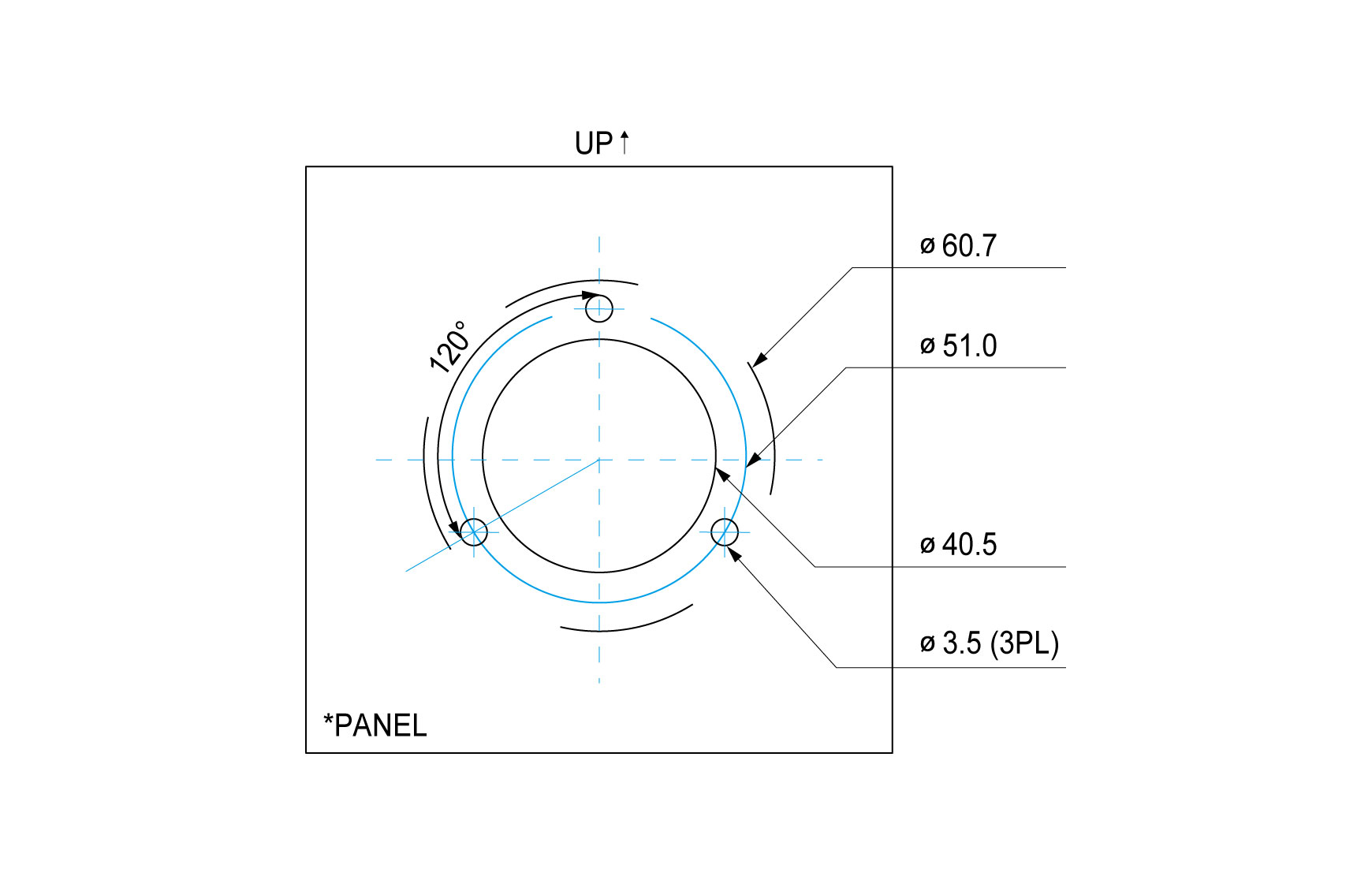

Volante electrónico de la serie 5, tipo pequeño, el diámetro exterior del dial es de 58 mm y el grosor total (incluido el mango) es de solo 34,5 mm. El orificio de montaje es de 40,5 mm, con la tuerca M3 de tres puntos para fijar. Por lo tanto, el MPG es fácil de instalar y mantener, lo que puede ahorrar costos. Es adecuado para máquinas colgantes CNC, tornos CNC, fresadoras y otras máquinas industriales de pequeño tamaño.
Personalización
El volante MPG PPR puede elegir 100 pulsos / 100 revoluciones, 25 pulsos / 100 revoluciones. Los tipos de circuito eléctrico MPG incluyen controlador de línea, resistivo (330 Ω, 2,2 kΩ), circuitos abiertos (es decir, colector abierto). El voltaje de entrada DC5V, DC12V, DC24V o personalizado según los requisitos. La tensión de salida es de 5 V, o colector abierto (tipo de salida de corriente), que puede soportar un máximo de Vcc-0,5 V (por encima del diferencial de 3,5 V) y un mínimo de menos de 0,1 V. Aplicaciones para muchos sistemas de control, como MITSUBISHI japonés, FANUC, SIEMENS europeo, FAGOR, LNC doméstico, SYNTEC. El generador de pulsos manual se puede utilizar en prácticos colgantes MPG, paneles de operación o directamente en la máquina CNC.
- Panel del operador de membrana de torno FANUC
- Panel del operador de membrana de la máquina de fresado MITSUBISHI
- Panel de torno de operador de botón de acrílico MITSUBHSHI
- Panel de fresado y mandrinado de operador de botón de acrílico
- Grabado láser ABS botón CNC tornó panel del operador de la máquina
- Grabado láser ABS botón fresado panel del operador de la máquina
- Panel de operador del centro de procesamiento CNC de botón acrílico
- Panel de fresadora de botón de cristal estándar FANUC
- Volante colgante personalizado CNC 3/4/5/6 Axg MPG con parada de emergencia, interruptor de activación
- Controlador de movimiento de un solo eje MPG CNC Colgante Volante
- Volante colgante estándar CNC MPG, OFF XYZ 4, X1 X10 X100
- Volante colgante CNC MPG con interruptor de selección múltiple personalizado, botón pulsador
- Función del módulo Volante colgante CNC MPG
- Interruptor rotativo de código digital de 0-25 posiciones Serie H, 13.85 grados, para control industrial
- Interruptor rotativo de código digital de 0-23 posiciones Serie J, 15 grados, para control industrial
- Interruptor rotativo de código digital de 0-11 posiciones, serie N, 30 grados, para control industrial

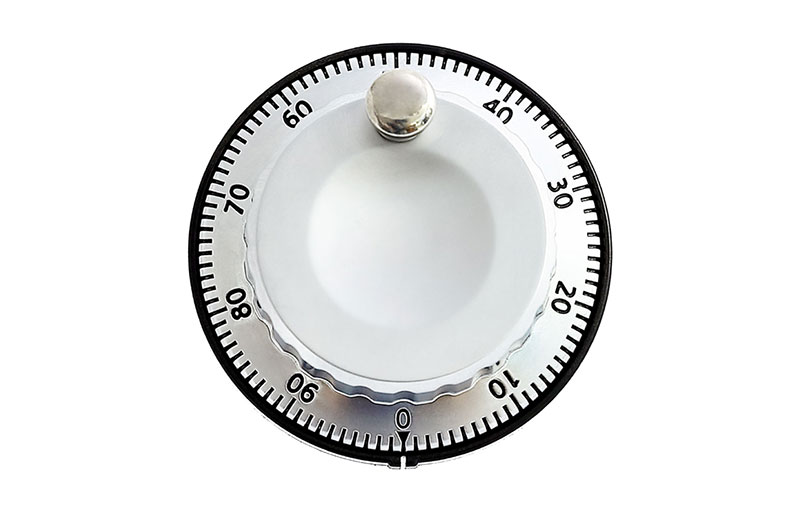

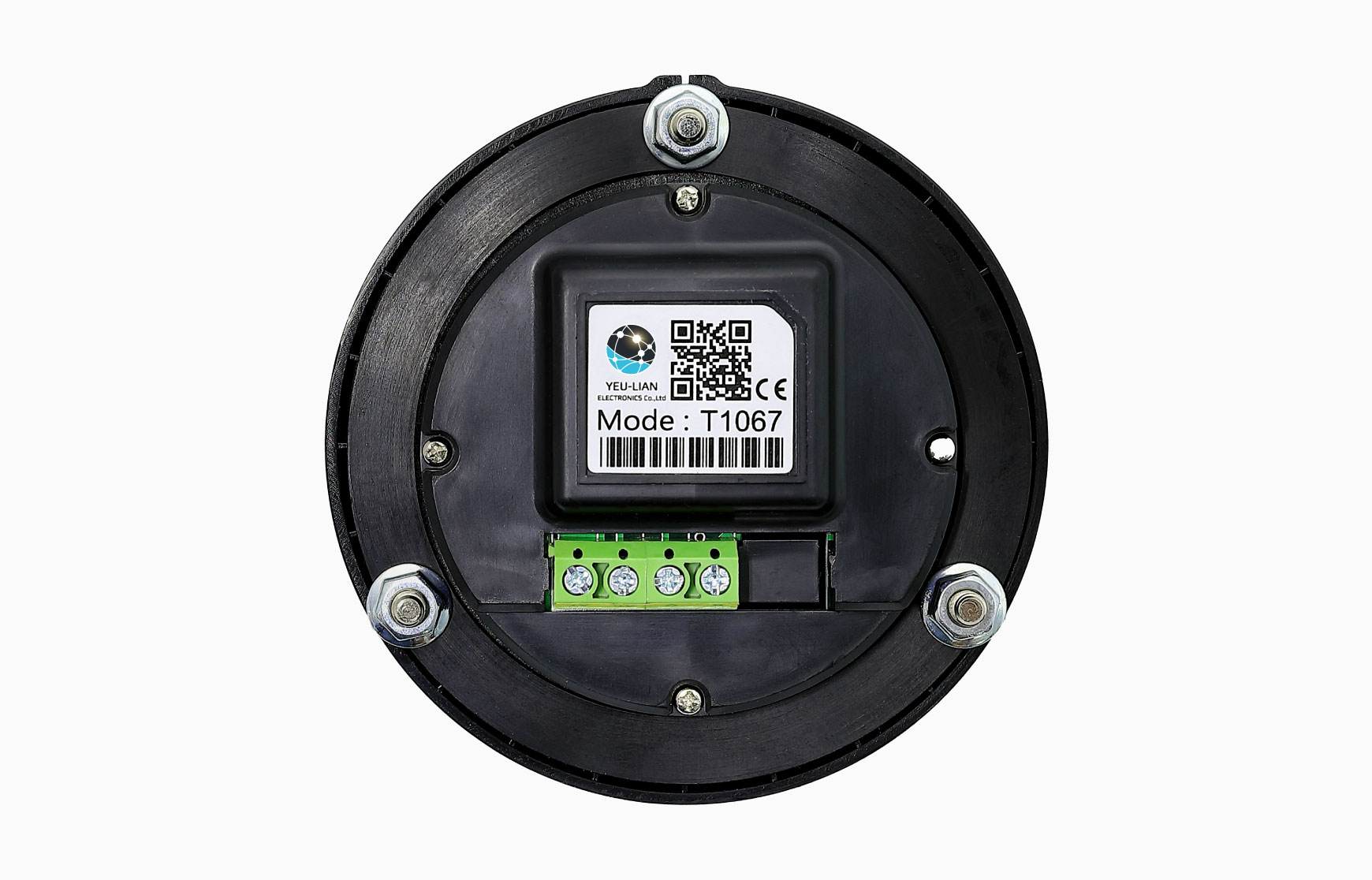

Generador MPG de pulso manual CNC de 58 mm
Fiabilidad, peso ligero, resistencia a los impactos: codificador de volante MPG
Rendimiento
El generador de impulsos manual de la serie MPG 5 tiene un cuerpo reforzado, que utiliza material resistente a los impactos. El brillo único del metal realza la textura de toda la esfera del volante. Los números de escala en MPG están impresos en colores profundos, lo que es más conveniente de usar además de aumentar el contraste. La serie de generadores de pulsos manuales (es decir, codificador MPG giratorio) puede resistir la electricidad estática ± 10KV. Entradas de voltaje completo de DC5V a 24V. Protección de entrada de corriente directa e inversa y otros mecanismos de protección de circuitos. Por lo tanto, la mala conexión del cable no se quemará. Es fácil de usar y mantener, y reduce los costos.
El codificador de pulsos del volante tiene ajustes de parámetros precisos, respuesta de salida rápida, velocidades instantáneas de 200 RPM sin pérdida de señal. El MPG funciona de manera eficiente sin un alto costo, puede beneficiarse de él. La vida útil es de más de 3 millones de revoluciones. Es adecuado para una variedad de entornos industriales. La serie de generadores de impulsos manuales se utiliza ampliamente en el controlador colgante CNC MPG, el panel de control de la máquina y la máquina herramienta CNC.
Opcional: el dial MPG se puede personalizar con el LOGOTIPO de la empresa, texto especial e iconos mediante grabado láser o impresión a todo color. Siempre que nos proporcione los archivos gráficos (.jpg, .png, .dwg, .psd, .ai, .dxf, etc.).
El generador de impulsos manual de la serie MPG 5 tiene un cuerpo reforzado, que utiliza material resistente a los impactos. El brillo único del metal realza la textura de toda la esfera del volante. Los números de escala en MPG están impresos en colores profundos, lo que es más conveniente de usar además de aumentar el contraste. La serie de generadores de pulsos manuales (es decir, codificador MPG giratorio) puede resistir la electricidad estática ± 10KV. Entradas de voltaje completo de DC5V a 24V. Protección de entrada de corriente directa e inversa y otros mecanismos de protección de circuitos. Por lo tanto, la mala conexión del cable no se quemará. Es fácil de usar y mantener, y reduce los costos.
El codificador de pulsos del volante tiene ajustes de parámetros precisos, respuesta de salida rápida, velocidades instantáneas de 200 RPM sin pérdida de señal. El MPG funciona de manera eficiente sin un alto costo, puede beneficiarse de él. La vida útil es de más de 3 millones de revoluciones. Es adecuado para una variedad de entornos industriales. La serie de generadores de impulsos manuales se utiliza ampliamente en el controlador colgante CNC MPG, el panel de control de la máquina y la máquina herramienta CNC.
Opcional: el dial MPG se puede personalizar con el LOGOTIPO de la empresa, texto especial e iconos mediante grabado láser o impresión a todo color. Siempre que nos proporcione los archivos gráficos (.jpg, .png, .dwg, .psd, .ai, .dxf, etc.).
Major parameters
| Voltaje de entrada | Salida de voltios | Máx. Freg. Resp. | Máx. Corriente de salida | Tiempo Tr / Tf | Temperatura de trabajo | Temperatura de almacenamiento |
|---|---|---|---|---|---|---|
|
DC5V | DC24V |
Alto: ≧Vcc-0.5V (Controlador de línea ≧3.5V) Bajo: ≦0.1V |
5KHz | 20mA MÁX | ≦1µs |
-10°C | 60°C |
-20°C | 70°C |
| Corriente de potencia máxima | Iniciar Torgue | Carga del eje | Máx. Velocidad | Rotar | Peso | Protección |
| 80 mA MÁX. |
1.6 | 6.0x10-2N,m |
Axial: 9.8 N Radial: 16.6N |
200RPM |
Más de 3 millones tiempos de rotación (300 RPM) |
≦50g (No incluye dial) |
Resiste ESD ± 10KV IP65/CE |

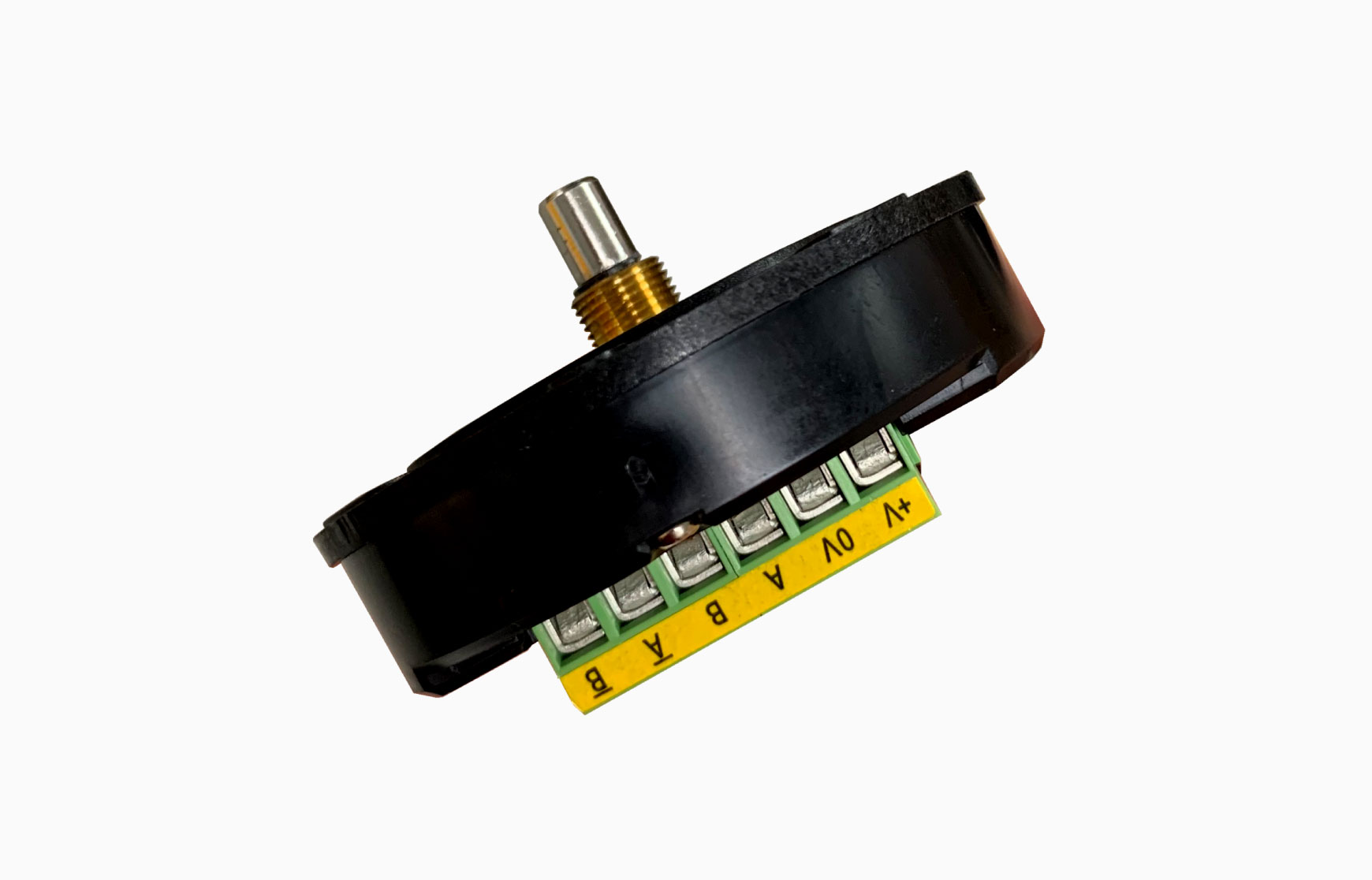

MPG Electric circuits
Line Driver(D)
Pull-up(R)
Open Circuit(O.C.)
Standard specifications
| NO. | Modelo | Aplicación | Especificaciones |
|---|---|---|---|
| 1 | 1R5 | FANUC | 100PPR / in 5-24V / out 5 V / Pull-up (330Ω) |
| 2 | 2R5 | MITSUBISHI | 25PPR / in 5-24V / out 5 V / Pull-up (2.2KΩ) |
| 3 | 1D5 | SIEMENS | 100PPR / in 5-24V / out 5 V / Line Driver |
| 4 | 141 | Tipo industrial | 100PPR / in 5-24V / out 5-24V / Open Circuit |
| 5 | 1R1 | Tipo industrial | 100PPR / in 5-24V / out 5-24V / Open Circuit (2.2KΩ) |
| 6 | 241 | Tipo industrial | 25PPR / in 5-24V / out 5-24V / Open Circuit |
| 7 | 2D5 | Tipo industrial | 25PPR / in 5V / out 5 V / Line Driver |
| 8 | 161 | Tipo industrial | 100PPR / in 5-24V / out 5-24V / Line Driver |
Ofrecemos consultas profesionales y ensayos de muestra. MPQ.
Garantía de un año. La garantía limitada no incluye fallas debidas a abuso o daño accidental.
CARACTERÍSTICAS
- Diámetro exterior del dial de escala: 58 mm
- El peso es ligero pero resistente a los impactos y es cómodo de usar.
- La textura del metal tiene una apariencia agradable y un valor práctico. Los números de la escala son claros y no se desvanecen.
- El grado frontal IP65 es a prueba de polvo, agua y aceite, de acuerdo con las regulaciones CE.
- Excelente tacto, buena sensación de funcionamiento, respuesta de salida rápida sin perder ninguna señal.
- Codificador óptico, detección sin contacto, alta precisión y señal de salida confiable.
- Mecanismos de protección de circuito, como entrada de voltaje completo, protección de polaridad de potencia inversa, interferencia antiestática.
- La vida útil es de más de 3 millones de revoluciones.
- Instalación y reemplazo de bricolaje simple, fijo y fácil.
- Una variedad de tipos de salida, se puede personalizar según los controladores (japonés, europeo, nacional)
- El dial puede grabar con láser e imprimir a todo color, con una amplia gama de aplicaciones.
- Aplicaciones: prácticos colgantes MPG, paneles de operación o directamente en la máquina CNC

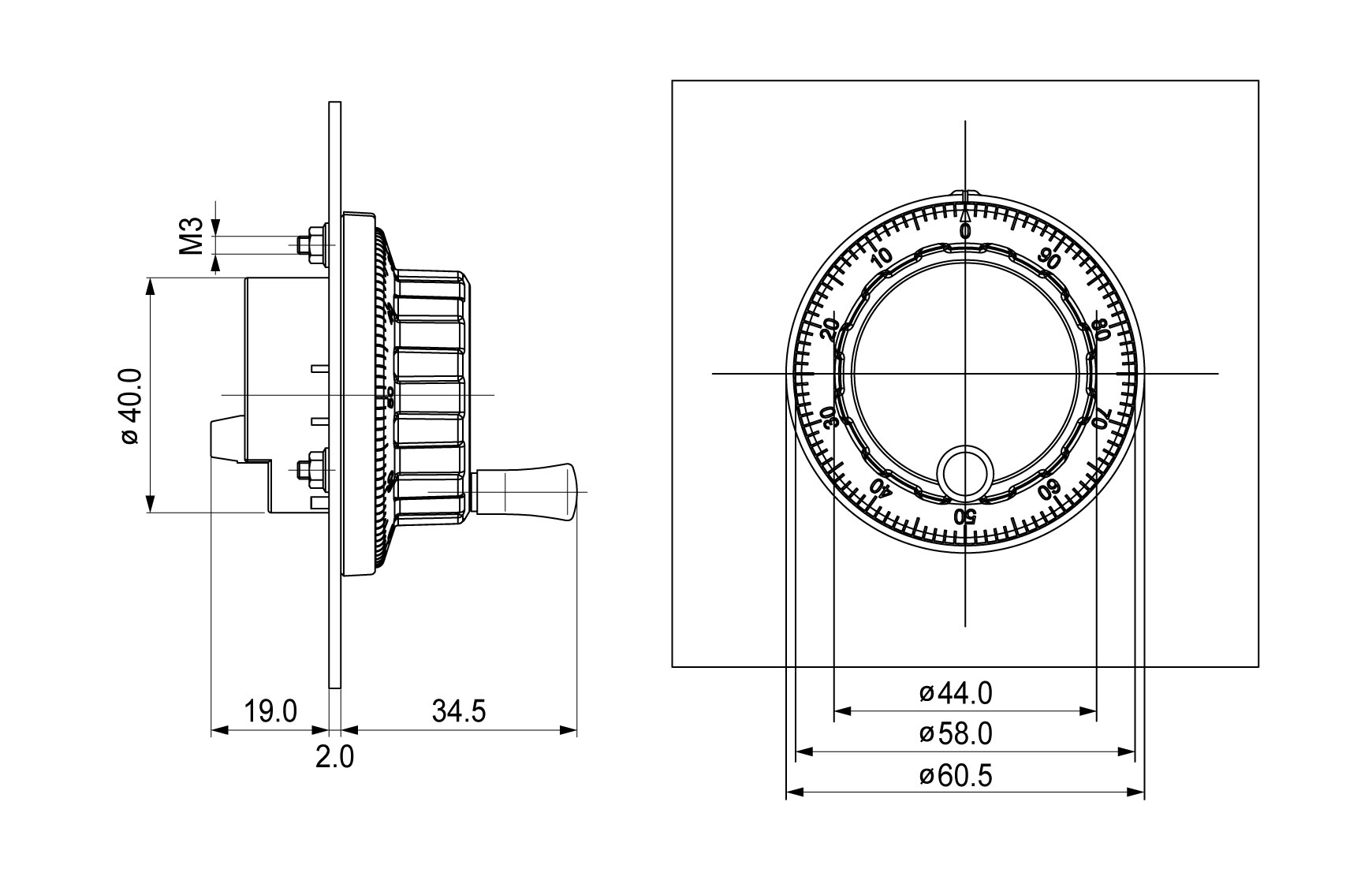

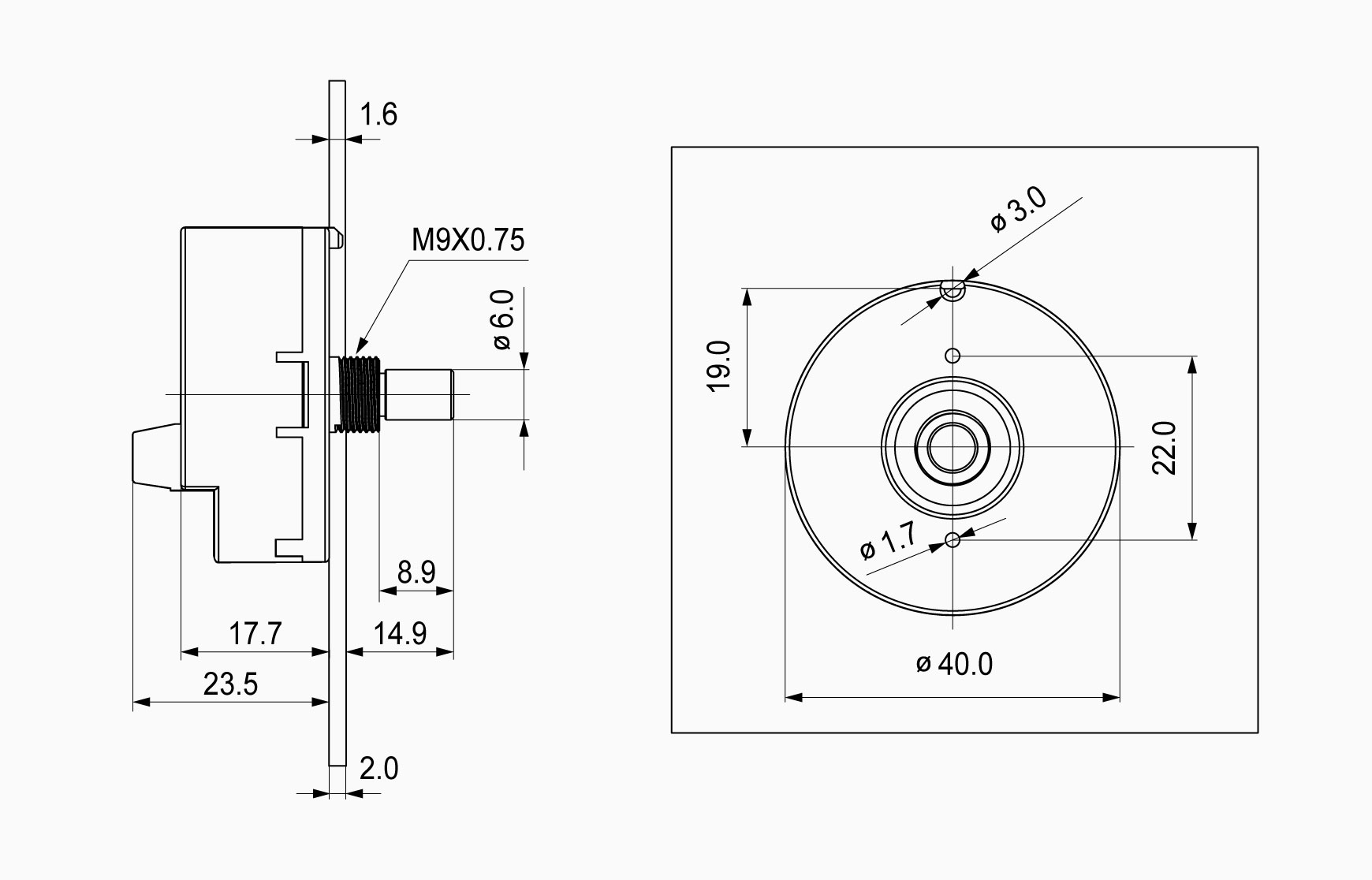

Dimensiones
Por ejemplo: MPG 5 Serie 1R5-MS5
Las especificaciones comunes del controlador son las siguientes: 1D5 para SIEMENS, 1R5 para FANUC, 2R5 para MITSUBISHI.
Adjunto archivo
Las especificaciones comunes del controlador son las siguientes: 1D5 para SIEMENS, 1R5 para FANUC, 2R5 para MITSUBISHI.
